實驗室水電工程概述

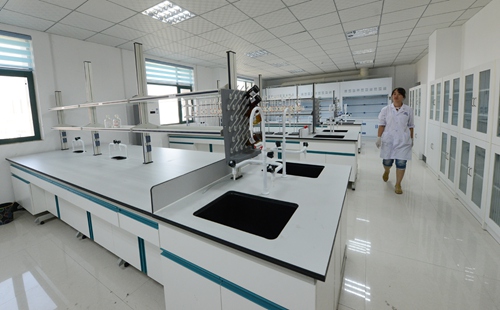

　　實驗室給排水系統的管道應耐酸堿腐蝕及有機試劑對材質的融解，采用PPR或其他材質，而不能用普通的PVC管材，同時也要根據污水的性質、流量、排放規律并結合室外排水條件而確定方案。

　　由于大型實驗室下水管道的復雜性，應采取必要的措施避免管道堵塞和泄漏，如養成良好的用水習慣、放置過濾網、設置存水彎、45度連接彎頭等。集中式供水系統成本高，水質不穩定，不推薦使用。為了美觀，熱水器可以是內置即熱式電熱水器。

　　實驗室的弱電系統主要包括電話、監控、門禁、網絡等。弱電系統有壹個特點，預置后不能改變，所以不能像強電線路壹樣按要求改變。比如網絡接口要和墻插并列，高度要剛好高于測試臺，方便以后使用。

　　儀表室應預留足夠的網絡接口，不應采用接地的形式，而應預留足夠長的線頭，以便于安裝儀表臺以連接到臺式網絡接口。

　　給排水管道

　　1.水電進入現場后，應暫時封閉原有的排水管道和地漏，防止雜物進入管道。

　　2.確定管道終端的位置，根據管道端口的位置確定管道在墻上和地上的路線。

　　3。管槽的寬度和深度應為管徑的1.5倍，埋深應大于15毫米。

　　4.新安裝的供水管道必須停止加壓實驗。多層試驗壓力為0.6mpa，高層試驗壓力為0.8mpa，試壓應無泄漏，壓力損失不大于0.05mpa大約壹小時后。金屬及其復合管保持恒定10分鐘，壓降不大于0.02mpa..檢驗合格后，方可進入下壹道工序。

　　5、管子外徑小于25 mm時，應將管夾安裝在拐角、接頭、水表、閥門、端子的100 mm處，管夾間距為600 mm時，必須加固夾管裝置。

　　6、新安裝的給水管道裝置實現“水平、垂直”，減少繞行方向。

　　7、所有接頭、閥門和管道不得松動、泄漏。管道螺紋接頭處應有外露螺紋(鉸鏈八進五)，原料帶應纏繞五次以上。扭轉后，不應反方向扭轉回來，末端應及時用管夾固定。管道和配件或閥門之間不得有松動。

　　電線管道

　　1.根據標準規范和設計，電源插座高度為280-300mm。

　　2.確定電源開關和插座端子的位置后，根據端口位置確定墻壁和地面上電線和管道的路線。

　　3.線槽的開啟必須進行畫線施工，埋設深度應大于15毫米。如果墻體和空氣開槽遇到結構加固達不到埋設深度，可采用蠟管套護線。

　　4。專用pvc阻燃線材管的管壁應不小于1.0 mm，線材管必須固定在線材槽內，線材管的線材線應水平、垂直，并注意線材布置的合理性，以防止管材鋪設過多、亂鋪。電線必須在電線管鋪設完畢后才能放進去。放線后不得停止鋪設線管，以確保今后可以停止和梗換線管。

　　5.阻燃塑料管和盒應均勻，敷設線管時應盡可能減少彎頭數量。彎管時應使用彎曲彈簧，不應彎平；單根線管的月形彎頭不能超過3個點，超過的彎頭應連接過渡箱。線管的接頭應采用束縫膠懸掛，接頭不得放置在彎月處。電線管道與電線盒和配電箱之間的連接必須鎖定。

　　6、電線接頭應與過路箱內的阻燃壓頭連接;配電箱與各線路的接線應按標準顏色分開:相線應為紅色、黃色、綠色，適當為紅色;零線應為藍色、黑色，適當為藍色;接地線應為雙色，燈頭線為白色。

　　7.將排列好的電線連接到開關和插座上。插座連接應在上側接地，左接零，右接相，螺旋燈頭外殼內不得接相。接線盒內的導線余量不應小于≤150毫米。

　　8.管內導線的總橫截面積不得超過管子直徑橫截面積的40%，管內導線不得有接頭和打結。

　　9。接地保養應可靠，零相、相接地電阻值應大于0.5 m，金屬線管、金屬軟管、配電箱金屬底殼應有接地保養。
